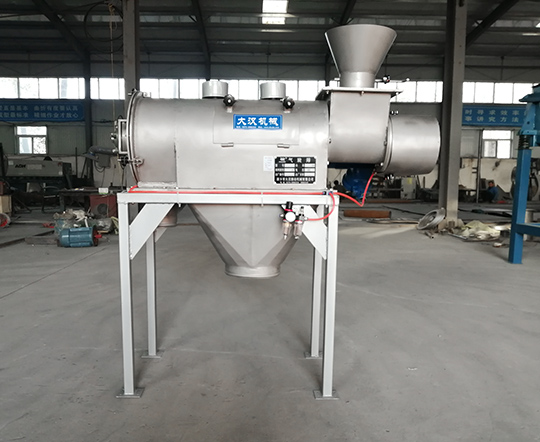

气旋筛概述

碳钢气流筛筛分煤粉

不锈钢气旋筛筛分药粉

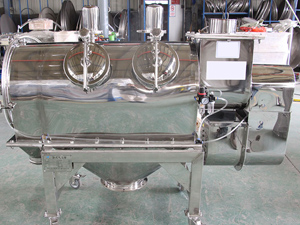

WQS气旋筛由于形状为横卧状所以也叫卧式气流筛或卧式气流筛粉机,网为圆筒状，置于机体内，物料通过螺旋输送系统后，和气流混合、雾化进入网筒内；通过网筒内风轮叶片使物料同时受离心力和旋风推进力，从而近使物料喷射过网，由细料排出口排出，不能过网的物料沿网筒壁从粗料排出口排出。

气旋筛用途

用于各中淀粉、葡萄糖粉、木糖醇、大豆蛋白、花生蛋白、维生素C、山梨醇、灵芝粉、麦芽粉、咖啡粉、面包粉、面粉、调味品、食品添加剂、中药粉、原料药、医药中间体、玻璃微珠、珍珠岩、碳化硅、硅微粉、活性炭、环氧树脂、聚乙烯粉、灭火剂、锆英粉、颜料(酞青蓝、酞青黄、黄丹、高砂陶瓷颜料等)、磁性材料、钴粉、叶腊石微粉、硫酸钡、锰酸锂、硼酸锌、粉煤灰、矽粉、釉料、粉末涂料、花粉、脱水蔬菜、蛋粉、奶粉、苏打粉、香精、氧化镁、氢氧化镁、氧化钙、氮化硅、氧化铝、二硫化钼、纤维素、纳米级二氧化钛、PV树脂粉、硫酸钡、硅胶粉、瓜儿豆胶、氟化钙等各种粉末类物料。

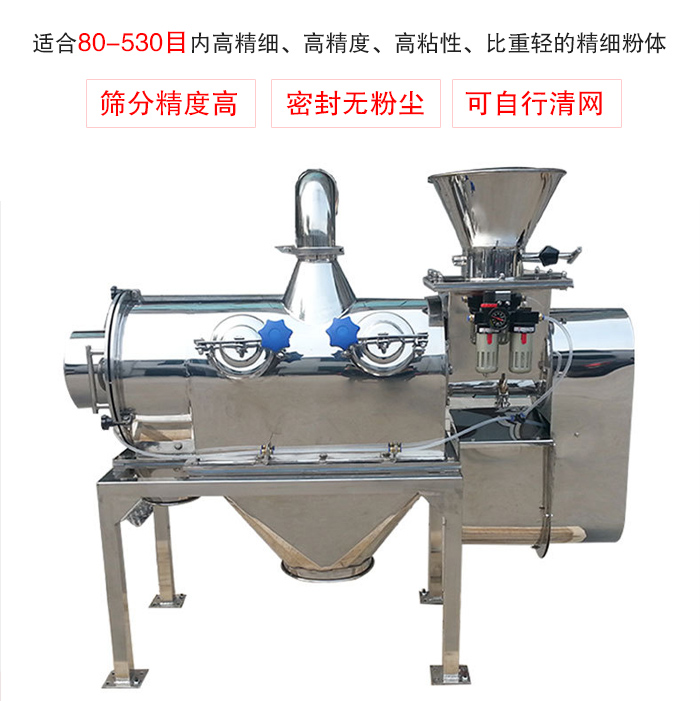

气旋筛特点

1、整机体积小、重量轻、平稳无振动、无噪音、密闭性能好、无粉尘、效率高。

2、壳体结构新颖，安装简单，控制方便。

3、可单机或多机配套使用，长时间连续运作，安全可靠。

4、筛网受旋风的冲刷，可自动清网。

5、对结块物料有再破碎功能。

6、新式外球面轴承，延长使用寿命。

7、新式设计：气体?；は低衬芙换罂掌渲辽璞付?，可以有效的降低设备在运转过程中所产生的温度；对轴承形成气体隔离层，从而杜绝粉尘的进入，有效的延长轴承的使用寿命，减少保养频率，提高工作效率。

8、可特殊设计，满足特别需要。

气旋筛细节展示

气旋筛内部结构展示

气旋筛内部结构展示

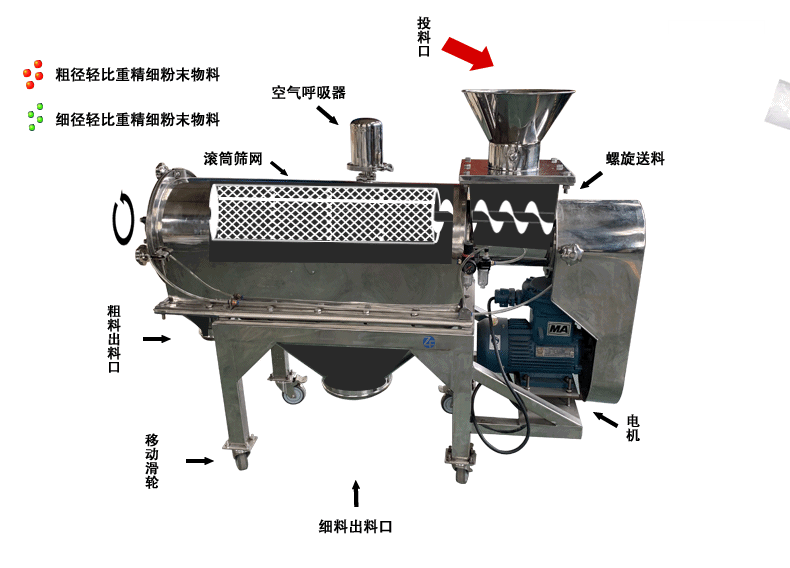

气旋筛工作原理

气旋筛筛网为圆筒状，置于机体内，物料通过螺旋输送系统后，和气流混合、雾化进入网筒内；通过网筒内风轮叶片使物料同时受离心力和旋风推进力，从而迫使物料喷射过网，由细料排出口排出，不能过网的物料沿网筒壁从粗料排出口排出。

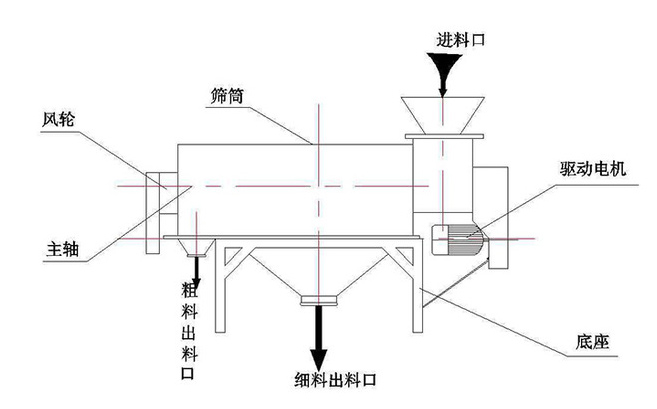

气旋筛示意图及技术参数表

型号	A	B	C	D	E	F	G	H	I	J

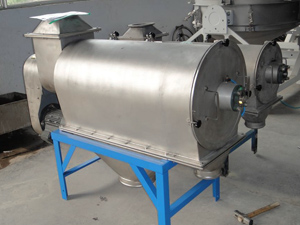

WQS18-65	1430	460	420	1005	135	230	250	330	340	210
WQS30-100	1845	655	766	1240	320	285	300	350	380	290
WQS50-130	2230	870	790	1775	280	515	150	660	400	485

型号	WQS18-65	WQS30-100	WQS50-130
A	1430	1845	2230
B	460	655	870
C	420	766	790
D	1005	1240	1775
E	135	320	280
F	230	285	515
G	250	300	150
H	330	350	660
I	340	380	400
J	210	290	485

型号	材质	功率	适用
WQS18-65	Q235A	2.2KW	500目以下筛分
	SUW304
WQS30-100	Q235A	4KW	500目以下筛分
	SUW304
WQS50-130	Q235A	5.5KW	300目以下筛分

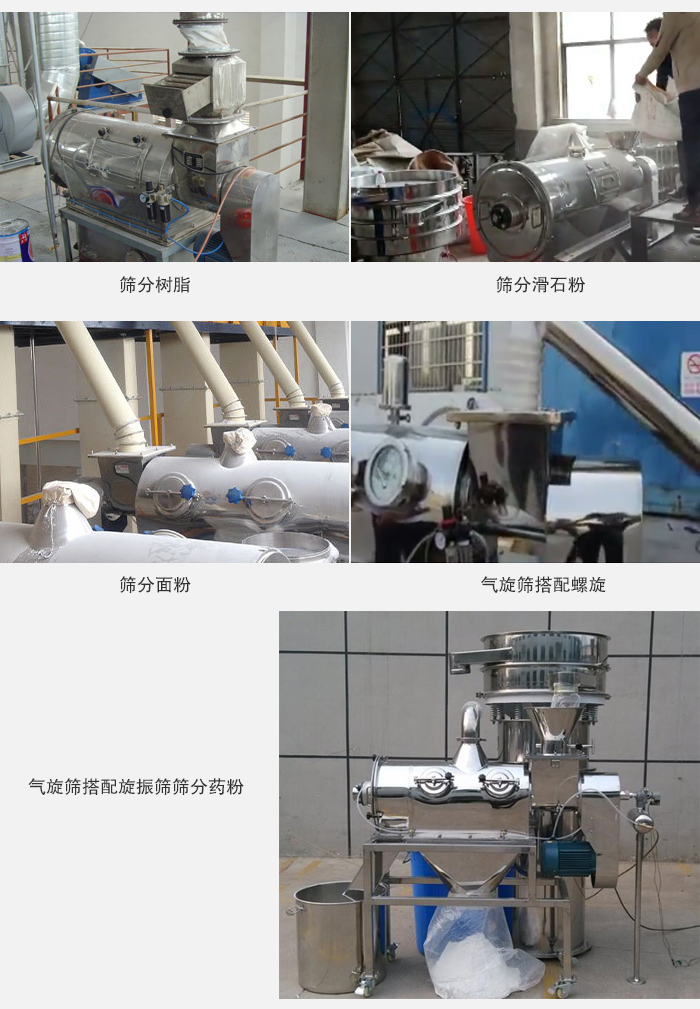

气旋筛客户案例
