DZSF-1025型直线振动筛
大汉机械生产的DZSF系列1025型直线振动筛是与中国矿业学院联合设计制造，多年来我厂工程技术人员广泛听取用户反馈信息，不断对产品设计进行改进，多次对技术参数进行优化。优异的产品质量和性能赢得了用户的肯定和赞誉。
一、1025型直线振动筛工作原理
DZSF系列直线振动筛为双高原振动电机驱动，可适用于海拨3200米正常运行。当两台振动电机做同步、反向旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。两电机轴相对筛面在垂直方向有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃或向前作直线运动，从而达到对物料进行筛选和分级的目的。适用于粒度在0.074—5mm，含水量小于7%，无粘性的各种干式粉状或颗粒状物料的筛分。大给料粒度不大于10mm。
二、工作特点
该产品无防尘盖可以有效观察物料的筛分实际情况、筛分精度高、处理量大、结构简单、耗能少、噪音低、筛网使用寿命长、密封性好、无粉尘溢散、维修方便、可用于流水线生产中的自动化作业。
三、主要适用行业
该产品广泛适用于化工、食品、塑料、医药、冶金、玻璃、建材、粮食、化肥、磨料、陶瓷等行业中干式粉状物料的筛分。
四、网架结构

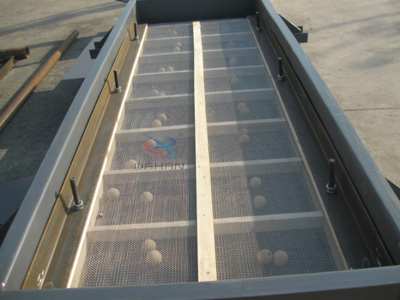

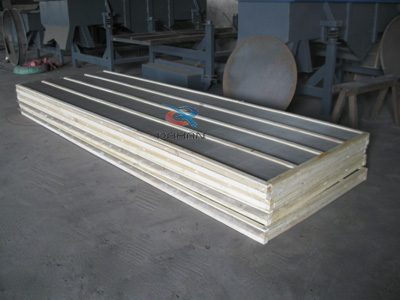

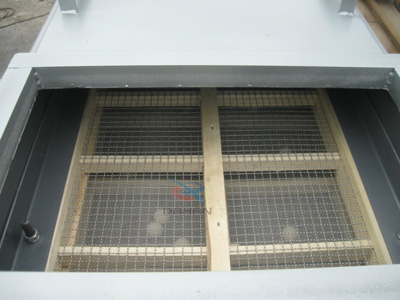

该直线振动筛采用木质网架结构，木质网架结构应用比较广泛，木质材质分为白杨木、红松木、白松木常见的三种。根据长期实地经验来说，选用白杨木质网架。其优点：换网特别方便，只需3-5分钟，而且价格相对比较低，弹性也比较好。
五、1025型直线振动筛型号说明
D----------------------------------电机(振动源)
Z----------------------------------直线(运转轨迹)
SF---------------------------------筛分机
1025------------------------------筛面尺寸（1000mm宽x2500m长)
1----------------------------------一层(一层筛网二个出料口)
P----------------------------------碳钢材质
六、筛分原理
物料从给料机均匀地进入筛分机的进料口，在振动电机的激振下，向出料口方向边跳动边筛分，通过多层筛网筛分出数种产品和不合格的筛上、筛下物，分别从各自的出口排出，流入料仓或盛料筒.
七、直线振动筛结构图：
八、1020型直线振动筛结构说明
本筛机主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。1、筛箱：由数种厚度不同的钢板焊制而成，具有一定的强度和刚度，是筛机的主要组成部分。
2、筛框：由松木或变形量较小的木材制成，主要用来保持筛网平整，达到正常筛分。
3、筛网：有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。
4、振动电机(使用与维修方法详见振动电机使用说明书)。
5、电机台座：安装振动电机，使用前连接螺钉必须拧紧，特别是新筛机试用前三天、必须反复紧固，以免松动造成事故。
6、减振弹簧：阻止振动传给地面，同时支持筛箱的全部重量，安装时，弹簧必须垂直与地面。
7、支架：由四个支柱和两个槽钢组成，支持着筛箱，安装时支柱必须垂直与地面，两支柱下面的槽钢应相互平行。
